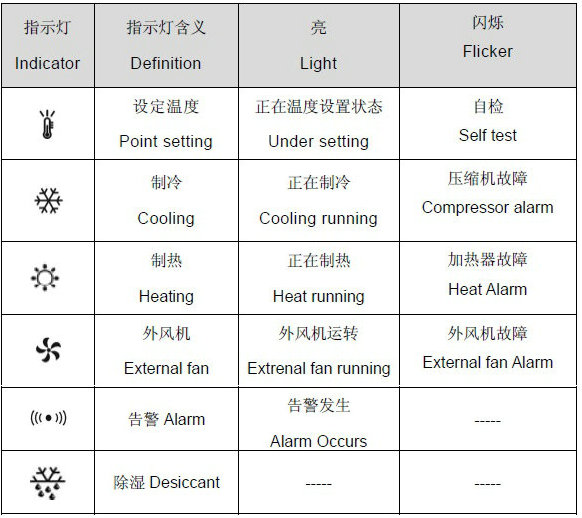

The definition of the symbols from left to right are as follows:
威圖空調面板指示燈含義Table5-1 Definition of the symbols
參數設置：Parameter setting
長按威圖空調“M”鍵5秒，進入?yún)?shù)設置狀態，顯示參數代碼，用“..”鍵選擇參數代碼，選擇一個代碼后按“Set”鍵則顯示該代碼對應的參數值，這時再用“..”鍵即可對參數值進行設置，設置完成后再按“Set”鍵，回到顯示參數代碼狀態。在顯示參數時按“M”鍵可退出參數設置狀態，在設置參數值過程中按“M”鍵表示放棄，退出但不改變參數值。
Long press"M"key for 5seconds, enter the parameter setting mode, then display the code of parameters, with".."key to select the code of parameters, select a code and press"Set"button will display corresponding parameter values of the code, then re-use".."button can set the parameters, after finished the setting, press"Set"button, back to display states. During the setting mode, Press"M"key to exit the parameter setting mode, in the process of the parameter values setting by pressing"M"button that give up, quit, but does not change the parameter value.
威圖機柜內濕度查詢：moisture contained in the query
在主界面，同時按下“5”和“Set”鍵，將顯示柜內濕度(顯示格式為-XX-)，按 “M”鍵返回到顯示回風溫度的主界面。
At the same time in the main interface, press the"5"and"Set"button, will show the moisture contained in the (display format-XX-), press the"M"key to return to the return air temperature is the main interface.
壓縮機（或加熱器）的當前運行電流查詢：compressor(or heater)currently running current query:
在威圖空調顯示回風溫度狀態（主界面），同時按下“..”鍵，將顯示壓縮機（或加熱器）的當前運行電流，按“M”鍵返回到顯示回風溫度的主界面。
In return air temperature status display (main) interface, press the "56" button at the same time, will show the current running current of the compressor (or heater), press the "M" key to return to the return air temperature is the main interface.
電流查詢：Current query
在主顯示界面，按一次“.”鍵，將顯示內風機的當前運行電流，再按一次“.”鍵，顯示外風機電流、再按一次“.”鍵或按一次“M”鍵返回到顯示回風溫度的主界面。
Under the return air temperature interface,press“.”once will show internal fan current,press again ,the monitor will show external fan current,press the third time or press”M”,the monitor will return the main interface.
在威圖空調主顯示界面，同時按住“.”鍵和“.”鍵，將顯示當前壓縮機或加熱器的電流值。按一次“M”鍵，返回到顯示回風溫度的主界面。
Under the main interface,press both“.”and“.”button will show the compressor or the heater current. Press“M”to return the main interface.
交流電輸入電壓查詢：Voltoge query
在主顯示界面，按“set”鍵，將顯示當前交流輸入電壓值，單位V。按一次“M”鍵，返回到顯示回風溫度的主界面。
Under the main interface,press“set”button will show the voltage,the unit is V. Press“M”to return the main interface.
Alarm and fault management告警與故障管理
顯示器正常時顯示回風溫度值，告警時交替顯示回風溫度和告警代碼，告警代碼定義如下表：
The monitor displays return air temperature at normal, If the alarms, temperature and alarm codes are displayed alternately, the alarm code as follows:
告警代碼 Alarm code： E01
含義 Signification ： 回風溫度傳感器故障
告警代碼 Alarm code： E02
含義 Signification ： 冷凝盤管溫度傳感器故障
告警代碼 Alarm code： E03
含義 Signification ： 外部溫度傳感器故障
告警代碼 Alarm code： E04
含義 Signification ： 溫度溫度傳感器故障
告警代碼 Alarm code： E05
含義 Signification ：壓縮機欠流故障告警
告警代碼 Alarm code： E06
含義 Signification ：壓縮機過載故障告警 Compressor overload fault alarm
告警代碼 Alarm code： E07
含義 Signification ：加熱器欠流故障告警 Heater undercurrent fault alarm
告警代碼 Alarm code： E08
含義 Signification ：加熱器過載故障告警 Heater failure alarm overload
告警代碼 Alarm code： E09
含義 Signification ：內風機告警 Within the fan alarm
告警代碼 Alarm code： E10
含義 Signification ：外風機告警 Outside the fan alarm
告警代碼 Alarm code： E11
含義 Signification ：系統高壓故障告警 High fault alarm system
告警代碼 Alarm code： E12
含義 Signification ：系統高壓故障告警 High fault alarm system
告警代碼 Alarm code： E13
含義 Signification ：柜內高溫告警 Cabinet temperature alarm
告警代碼 Alarm code： E14
含義 Signification ：威圖機柜內低溫告警 Cabinet temperature alarm
告警代碼 Alarm code： E15
含義 Signification ：威圖機柜外高溫告警 Outside the cabinet temperature alarm
告警代碼 Alarm code： E16
含義 Signification ：威圖機柜外低溫告警 Outside the cabinet temperature alarm
告警代碼 Alarm code： E17
含義 Signification ：電源電壓超限告警 Supply voltage overrun alarm
告警代碼 Alarm code： E18
含義 Signification ：外部故障告警1 External fault alarm1
告警代碼 Alarm code： E19
含義 Signification ：外部故障告警2 External fault alarm2
告警代碼 Alarm code： E20
含義 Signification ：外部故障告警3 External fault alarm3
