威圖空調Compact空調電源線接線方法-威圖機柜威圖電柜威圖母線威圖風扇威圖售后

  • 瀏覽:1428次

                    威圖機柜威圖空調 2023-12-06

關健詞：德國威圖機柜資料下載|機柜|威圖機柜|威圖廠家|威圖官網|RITTAL機柜|RITTAL空調|威圖防爆箱|上海威圖機柜空調|威圖機柜空調|防雷器廠家|冷通道|德國威圖機柜冷通道

威圖機柜威圖空調

內容提要（威圖空調維修中心）：威圖空調Compact空調電源線接線方法

本文摘自中英文說明書第23頁
本說明書下載：打開下面鏈接下載第7項
www.cqkailu.com

當執行電氣安裝時，應遵守國家和地方的所 有現行條例以及當?shù)毓╇娋值囊?guī)定。 裝應由合格的電工進行，電工必須遵守現行
的標準和條例。依據產品銘牌上的型號標示,

威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖售后

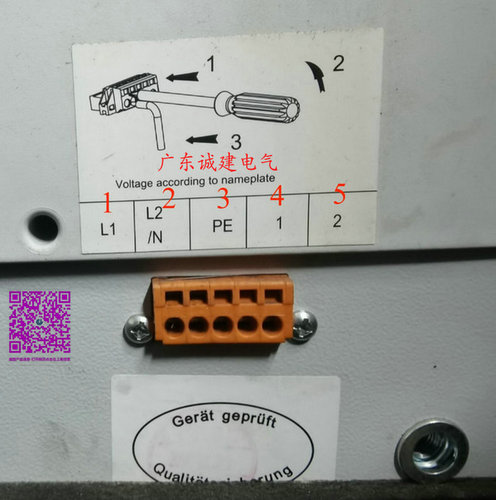

一、接線方法
接線5個端子，從左到右：
1（L1）、2（L2/N）、3（PE)、4(1)、5(2)
1、220V電源接線方法
220V供電接線：
1（L1）、2（L2/N）、3（PE)、
說明：
市電火線接：1（L1）
零線接：2（L2/N）
地線接：3（PE)
2、380V電源接線方法
380V供電接線：1（L1）、2（L2/N）、3（PE)
說明：
380V供電僅需接兩根火線（A/B）
第1根火線接：1（L1）
第2根火線接：2（L2/N）
地線接：3（PE)
3、信號接入：
端子：4(1)、5(2)為報警輸出
4(1) 端子為：C（公共點）
5(2)端子為：常開接入

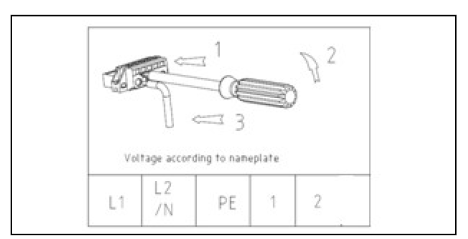

二、接線示意圖
  按下列圖示連接

威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖售后

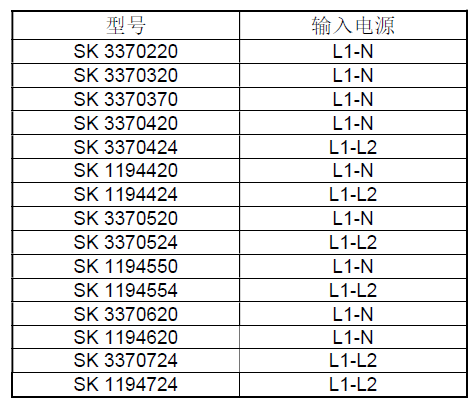

接線端子明細
輸入220V
接入端子：L1-N
應用于以下空調
SK3370220 300W、SK3370320 500W、SK3370370 700W、SK3370420 1200W、
SK3370520 1600W、SK1194550 1600W、SK3370620 2000W、SK1194620 2000W
輸入380V
接入端子：L1-L2
應用于以下空調
SK3370424 1200W、SK1194424 1200W、SK3370524 1600W、SK1194554 1600W、
SK3370724 3500W、SK1194724 3500W
威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖售后

連接要點
線路電壓和頻率須與銘牌標示一致。
機柜空調必須通過一個可隔離所有插腳的隔離裝置連接到電源上，在切斷時應確保至少3mm的接觸空隙。
在電源端本裝置的上游不得連接任何別的溫度控制
應根據銘牌標示，安裝保險絲（“K”特性微型斷路器或電機斷路器或變壓器斷路器），以便在電纜和設備短路時進行保護
電源連接必須確保無噪聲電勢均衡
