1) 威圖機柜UPS電源提供RS232與主電腦通訊。
  RS232介面的資料形式設定為：
　波特率：2400bps
　數據位：8bit
　終止位：1bit
　奇偶校驗位：None

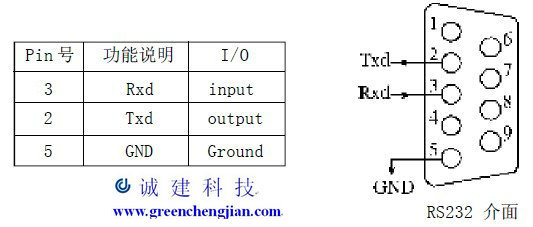

RS232 介面:
下面是DB-9連接器的腳位說明：

2) 只需安裝AS400卡（選購件），即可實現利用AS400 系統的威圖機柜UPS電源監控功能， 作為電源的監控管理。

腳位說明：
PIN1 導通：UPS 故障(UPS Failure)
PIN2 導通：警示聲響(Summary Alarm)
PIN3 接地(Ground)
PIN4：遠程關機(Remote Shutdown) (input)
PIN5：公共端(Common)
PIN6導通：旁路動作(Bypass Active)
不導通：UPS工作
PIN7導通：電池低電位(Battery Low)
不導通：旁路工作
PIN9導通：市電停電(Utility Failure)
