威圖Blue e空調接線方法與技術解析
在數據中心和工業控制領域，威圖Blue e空調以其高效節能和穩定運行著稱。正確的接線不僅關系到設備的正常運行，也直接影響到系統的安全性和使用壽命。本文將詳細解析Blue e空調的市電輸入、門位開關及報警輸出的接線方法，并探討其技術要點和應用場景。
威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖配件威圖售后

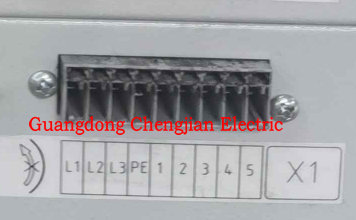

2025033112.42
1.Blue e空調市電輸入接線
根據機柜空調的工作電壓，市電輸入的接線方式有所不同：
AC220V單相供電
L1：接市電火線
L2/N：接市電零線
PE：接市電地線
AC380V三相供電
L1、L2、L3：分別接市電A、B、C三相火線
PE：接市電地線
⚠️注意：
三相AC380V輸入時，無需接市電零線，僅需接三根火線。
技術要點：
確保供電電壓匹配，避免因錯誤接線導致設備損壞。
接地線PE必須可靠接地，以防漏電和提升設備安全性。
三相供電時，應確保相序正確，否則可能導致設備運行異常。
2.Blue e空調門位開關接線
接線端子：1、2
正常狀態（門關閉）：端子1、2處于常開狀態，機柜空調正常運行。
門打開后：門位開關閉合，觸發A01報警，提示機柜門已打開。
技術要點：
門位開關的作用：防止未經授權的開啟機柜，確保機柜內部溫控環境的穩定性。
適用于數據中心機柜、工業電控柜等環境，防止設備因門誤開導致冷量損失。
可與監控系統聯動，提高機房管理的安全性和智能化水平。
3.Blue e空調報警輸出接線
報警輸出端子：3、4、5
端子3（NC）：常閉觸點
端子4（C）：公共端（連接電源電壓到系統消息繼電器）
端子5（NO）：常開觸點
繼電器工作原理：
正常工作時（有電）：
3、4斷開，4、5閉合
故障或斷電時：
3、4閉合，4、5斷開
技術要點：
可用于遠程監控系統，實時檢測空調故障狀態。
可接入PLC或BMS（樓宇管理系統），實現智能化管理。
支持NO/NC邏輯，可靈活適配不同報警系統。
威圖Blue e機柜空調采用標準化的接線設計，涵蓋市電輸入、門位開關、報警輸出三大部分，確保了設備的安全性和穩定性。正確的接線方式不僅能保障機柜溫控系統的高效運行，還能通過報警系統及時發現異常，提高設備運維效率。
在實際應用中，建議結合機房監控、智能運維平臺，優化溫控管理，提升設備的運行可靠性。如果您有進一步的技術需求或案例分享，歡迎交流探討！

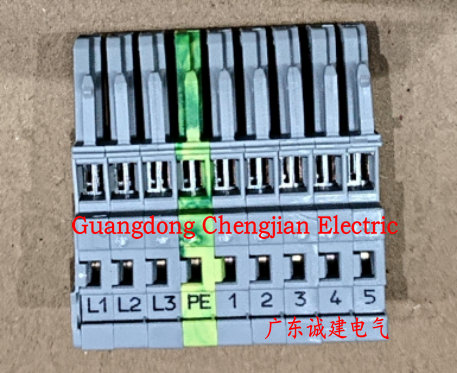

接線端子實物圖-2025032112.58
