威圖恒溫器SK3110000接線說明/SK3110000安裝接線方式說明SK3110000接線方法

瀏覽:12982次

威圖機柜威圖空調 ... 2025-02-10

威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖配件威圖售后

內容提要（威圖空調維修中心）：威圖恒溫器SK3110000接線說明/SK3110000安裝接線方式說明SK3110000接線方法

1、溫控器型號詳細參數：
SK3110000

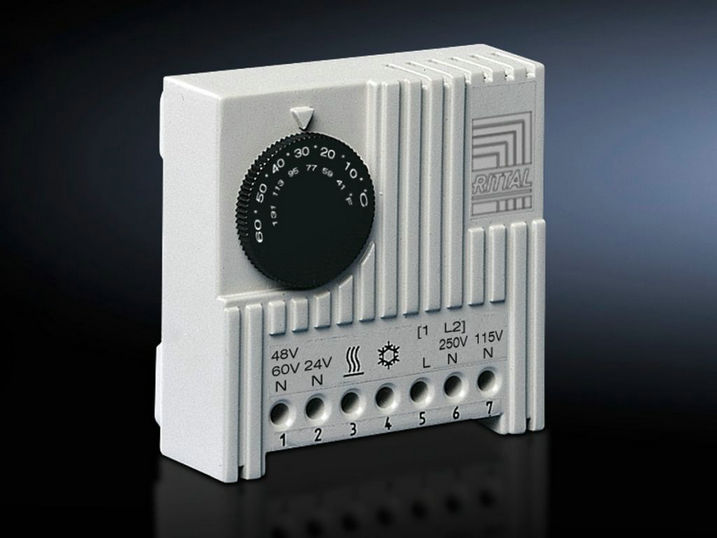

2、實物圖
威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖配件威圖售后

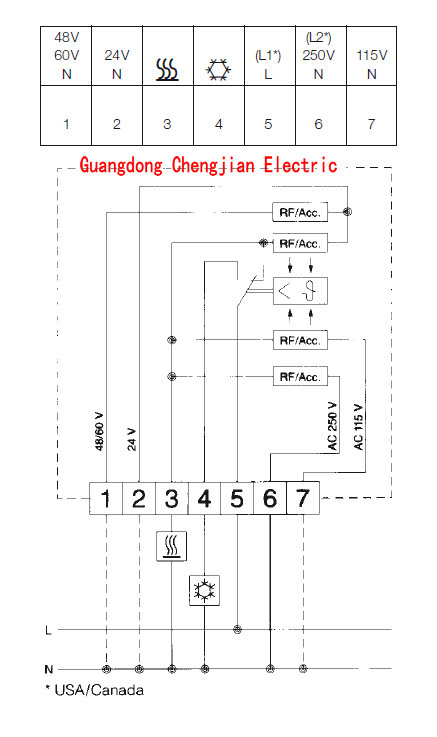

3、接線圖
202502101620
威圖機柜威圖空調維修威圖電柜威圖母線威圖風扇rittal威圖配件威圖售后

安裝說明：

場景一、控制風扇
輸入接線說明：
市電220V火線（L）接入溫控器端子5 、零（N）接入端子6 ；
輸出到威圖風扇：
風扇的火線（L）接端子4、風扇的零（N）接端子6（或者直接接市電零線）

場景二、機柜加熱器接線說明：
輸入接線說明：
市電220V火線（L）接入溫控器端子5 、零（N）接入端子6 ；
輸出到加熱器：
加熱器輸入火（L）接端子3、零（N）接端子6（或者直接接市電零線）

備注說明：
A：設備輸入端220V時
零（N）接線端子為6

B：設備輸入端110V時

零（N）接線端子為7

C：設備輸入端40/60V時

零（N）接線端子為1

D：設備輸入端24V時

零（N）接線端子為2

威圖溫控器工作原理：
市電火線L接入溫控器內部，溫控器通過雙金屬片溫控原理（雙金屬片溫控原理是利用雙金屬片的熱特性，即兩種金屬的熱膨脹系數不同，使得雙金屬片在受熱或冷卻時發生彎曲，從而推動開關觸點閉合或斷開，實現電路的控制），來控制設備輸入市電火線的通斷、從而控制設備的啟動和停止
