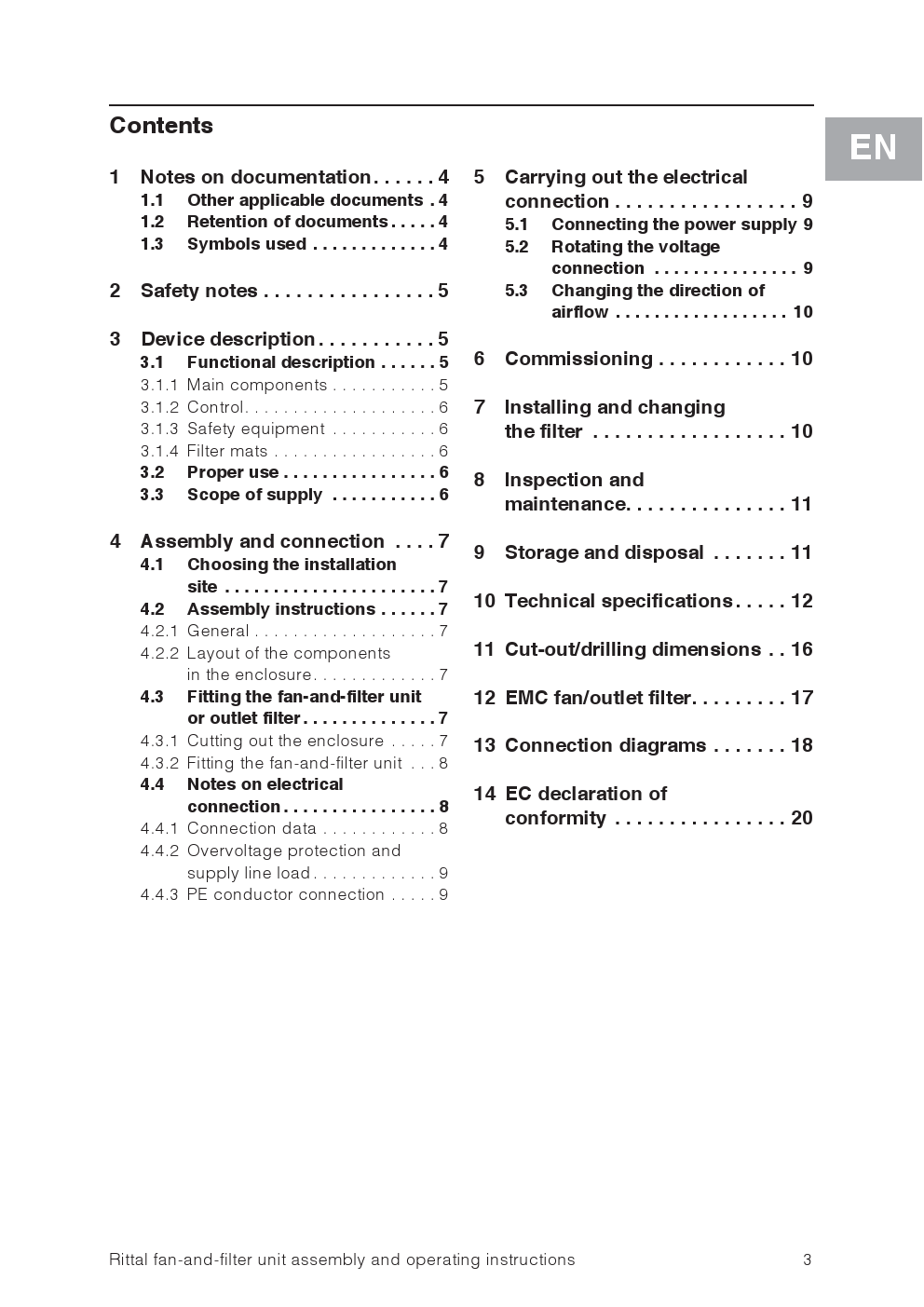

目錄
文檔說明....................4 5、進行電氣連接..........9
5.1 連接電源.................9
1.1 其他適用文件.....4 5.2 旋轉電壓連接.........9
1.2文件的保留..........4 5.3 改變方向氣流..........10

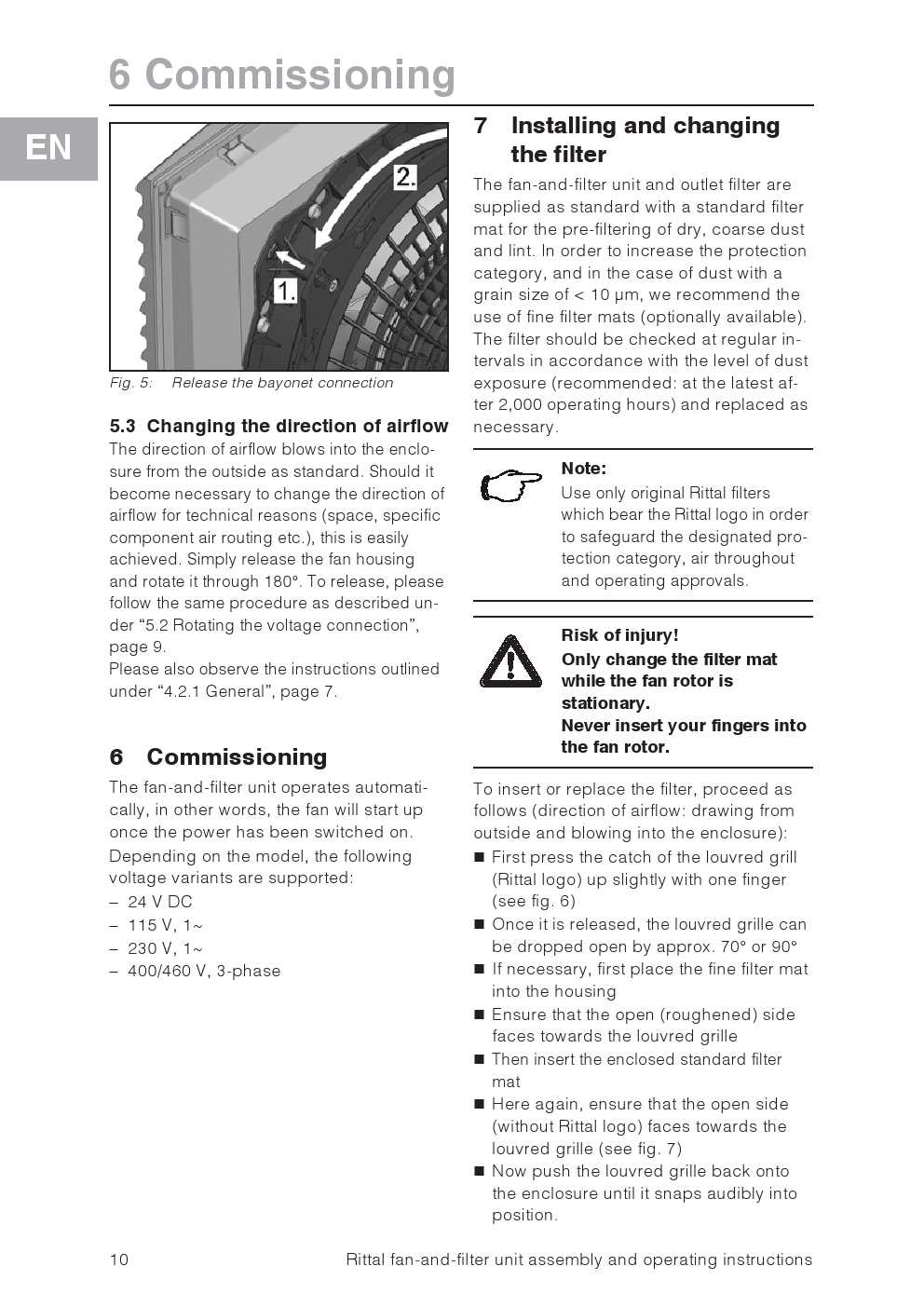

1.3使用的符號..........4 6、 調試..........................10
2、安全注意事項......5 7、 安裝和更換過濾器..10

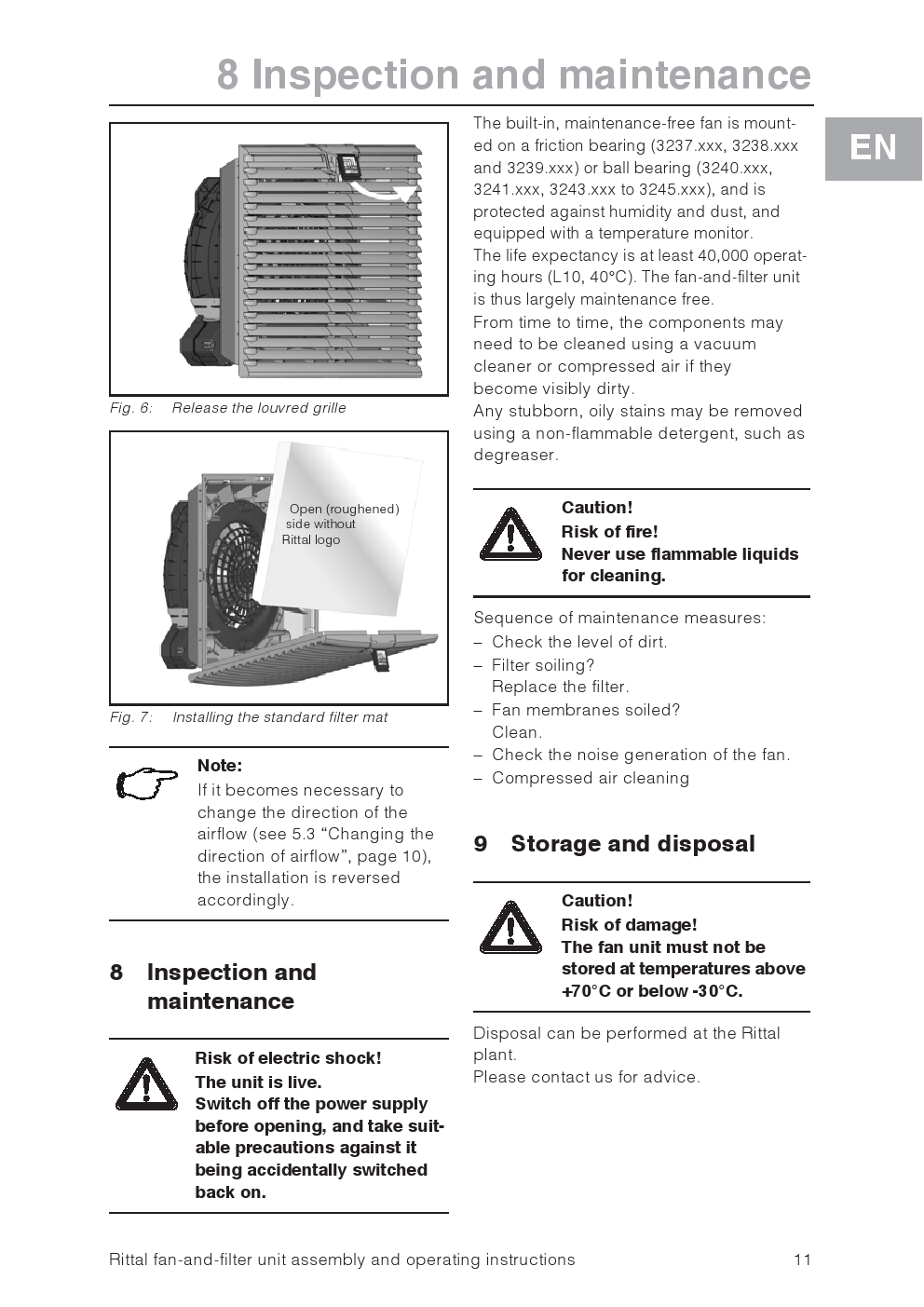

3、設備說明..............5 8、 檢查與維護..............11
3.1 功能描述.............5 9、 貯存與處置..............11

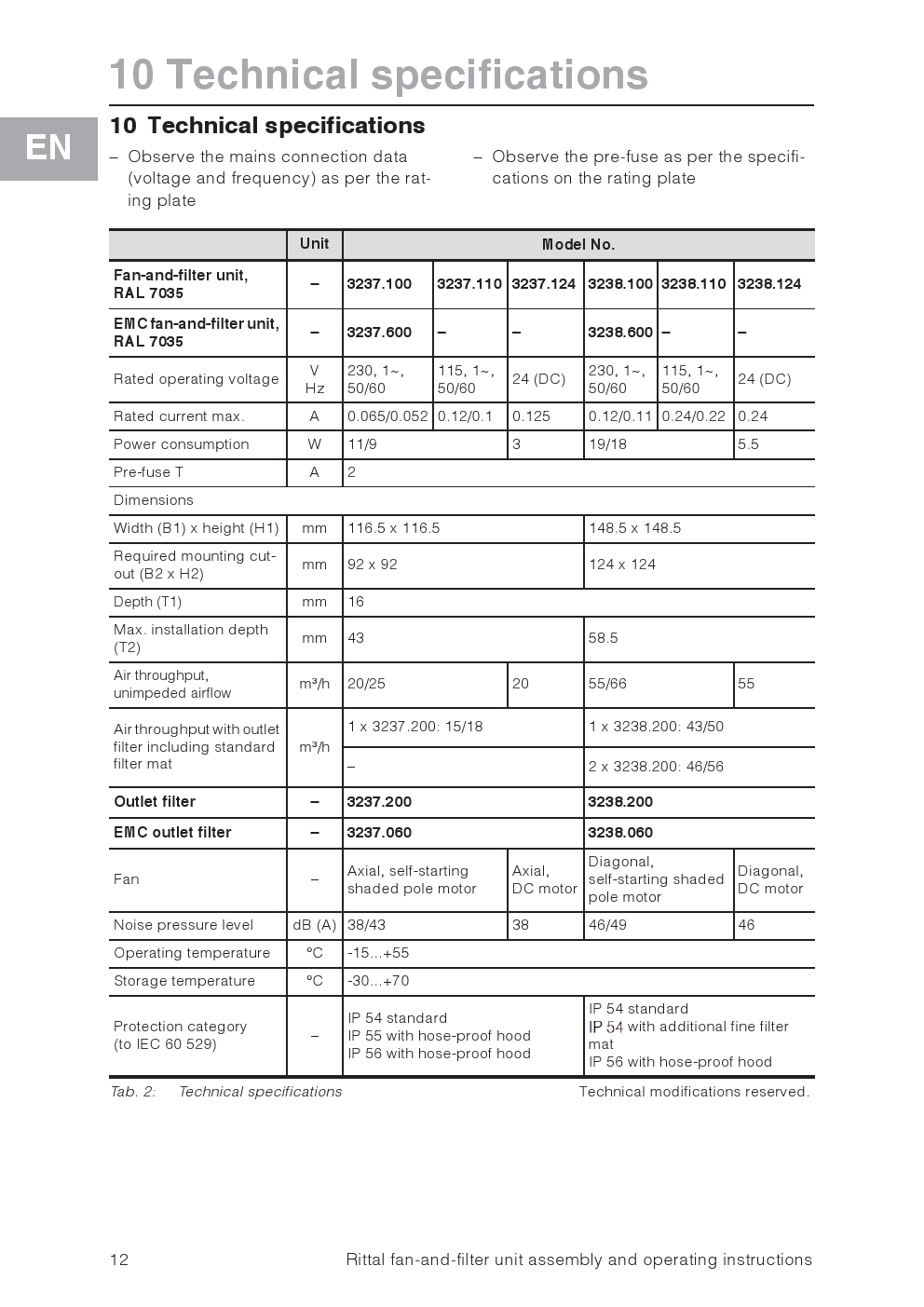

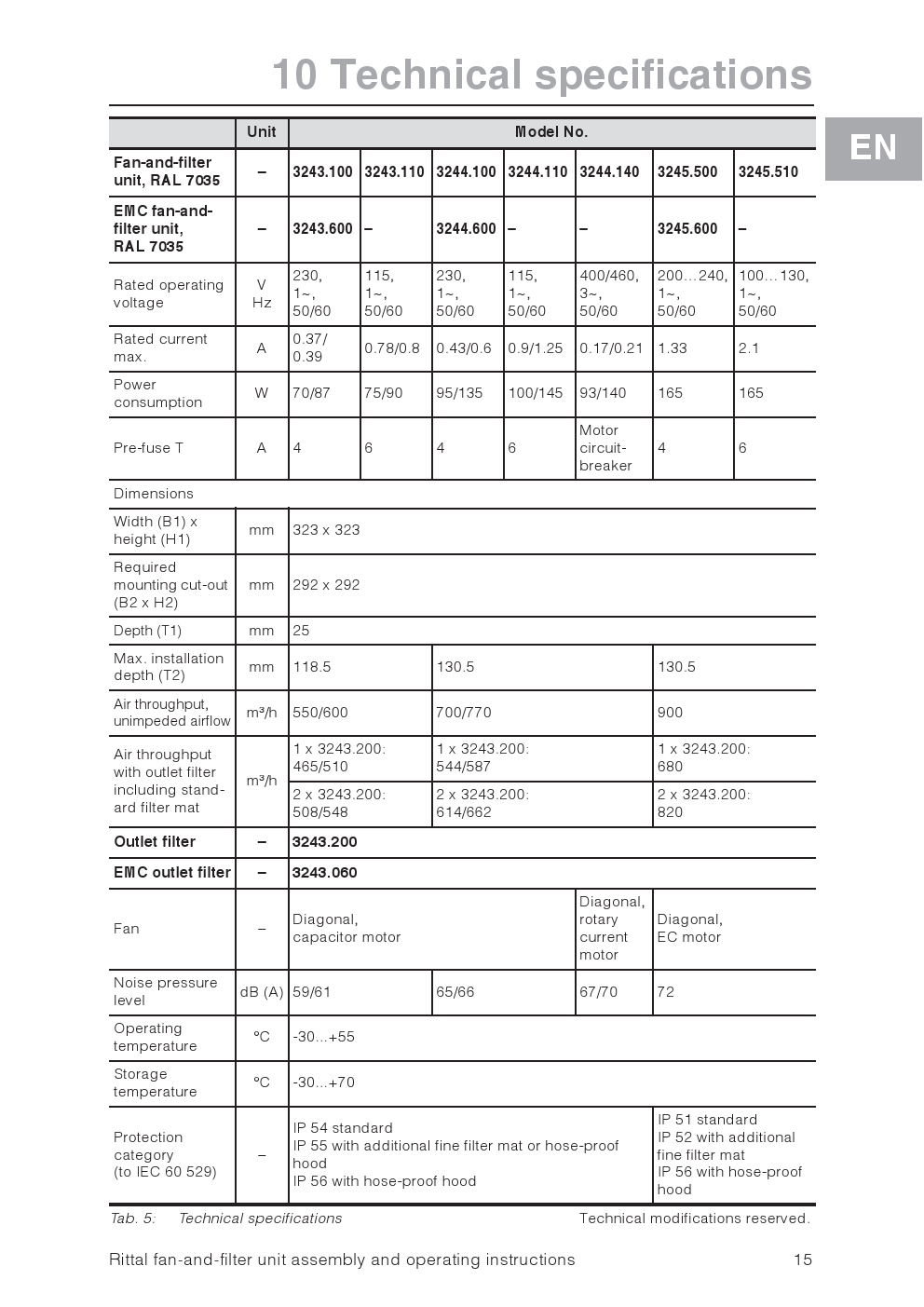

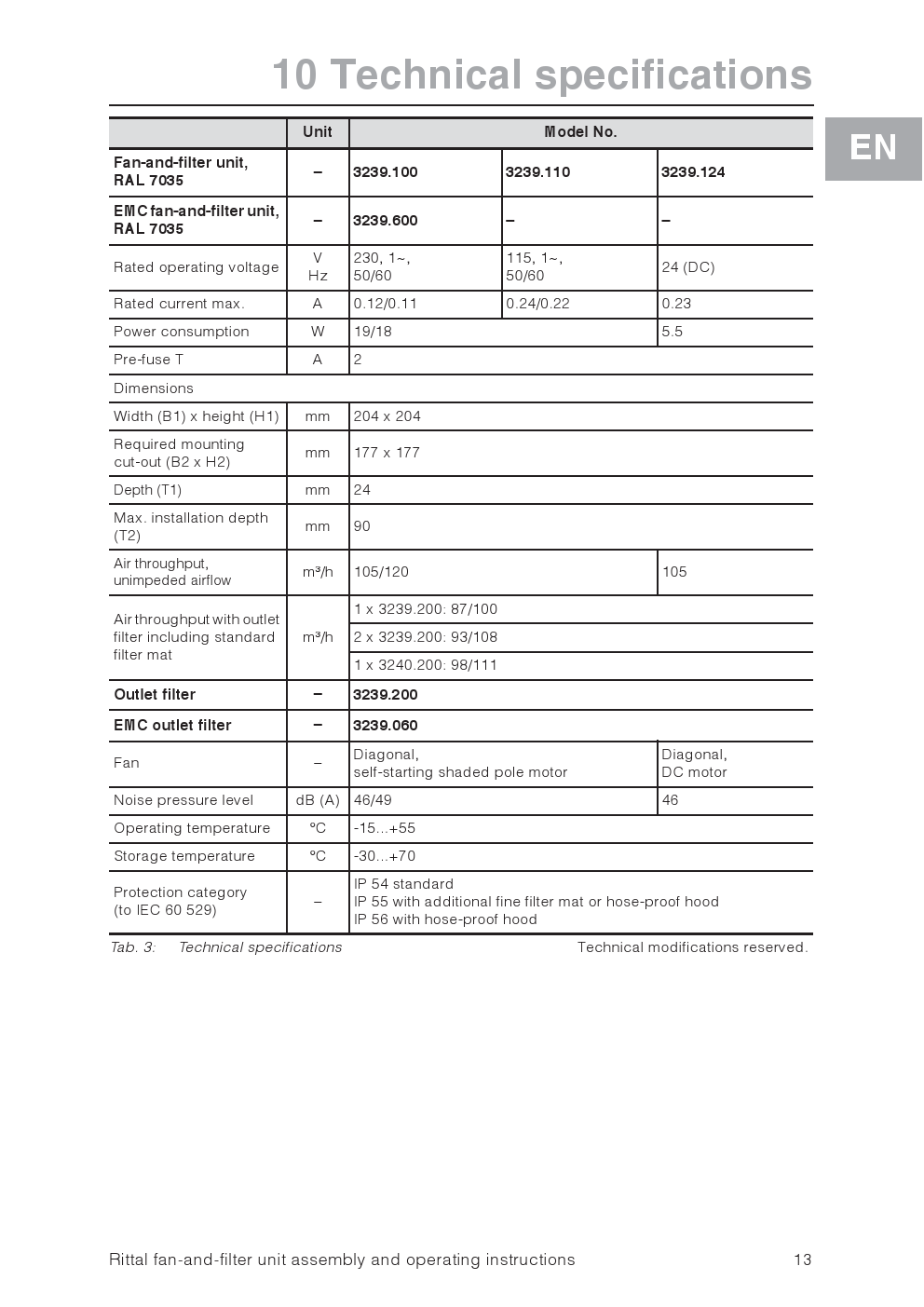

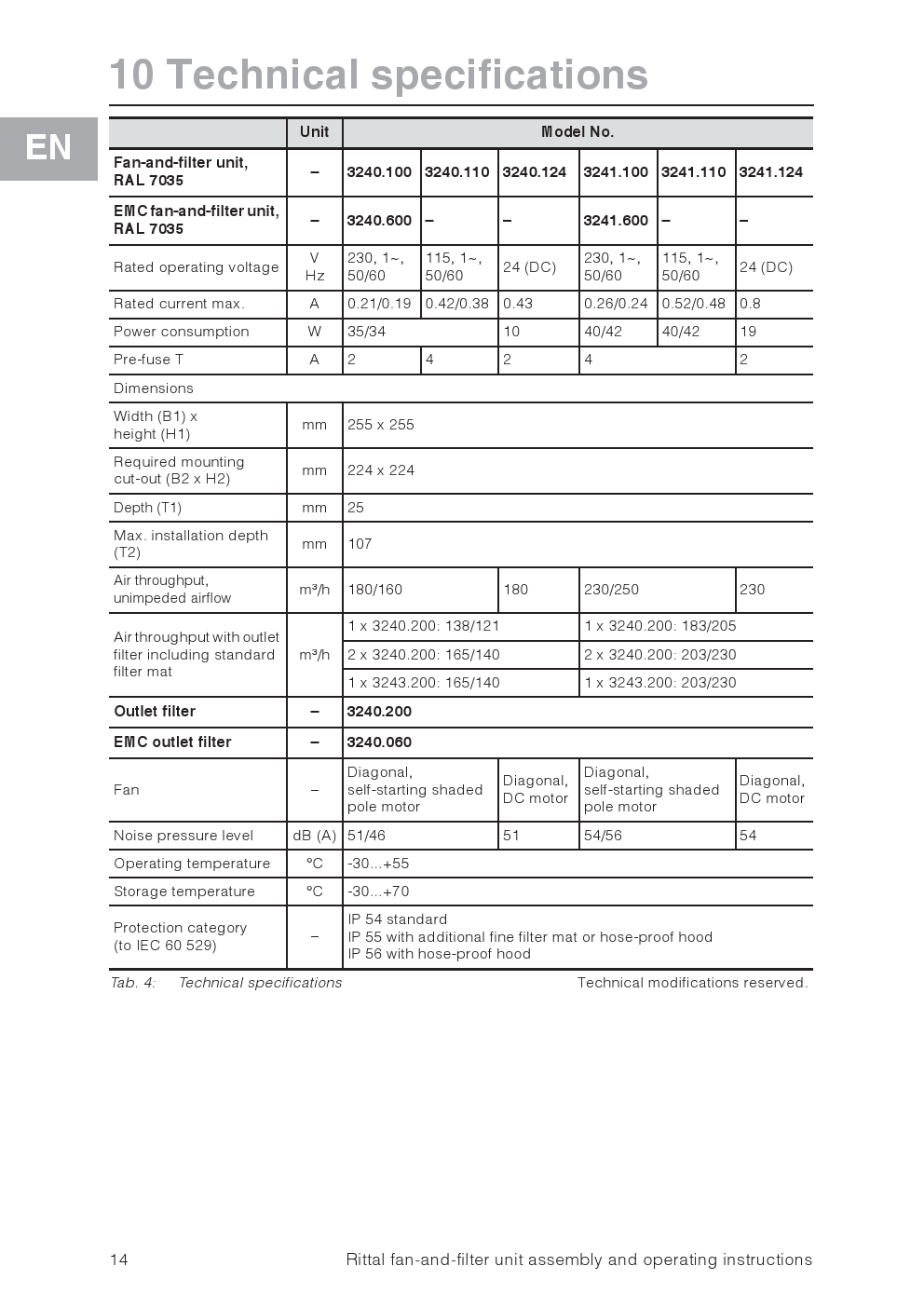

3.1.1 主要部件..........5 10、技術規格..............12
3.1.2 控制..................6 11、切口/鉆孔尺寸 .......16

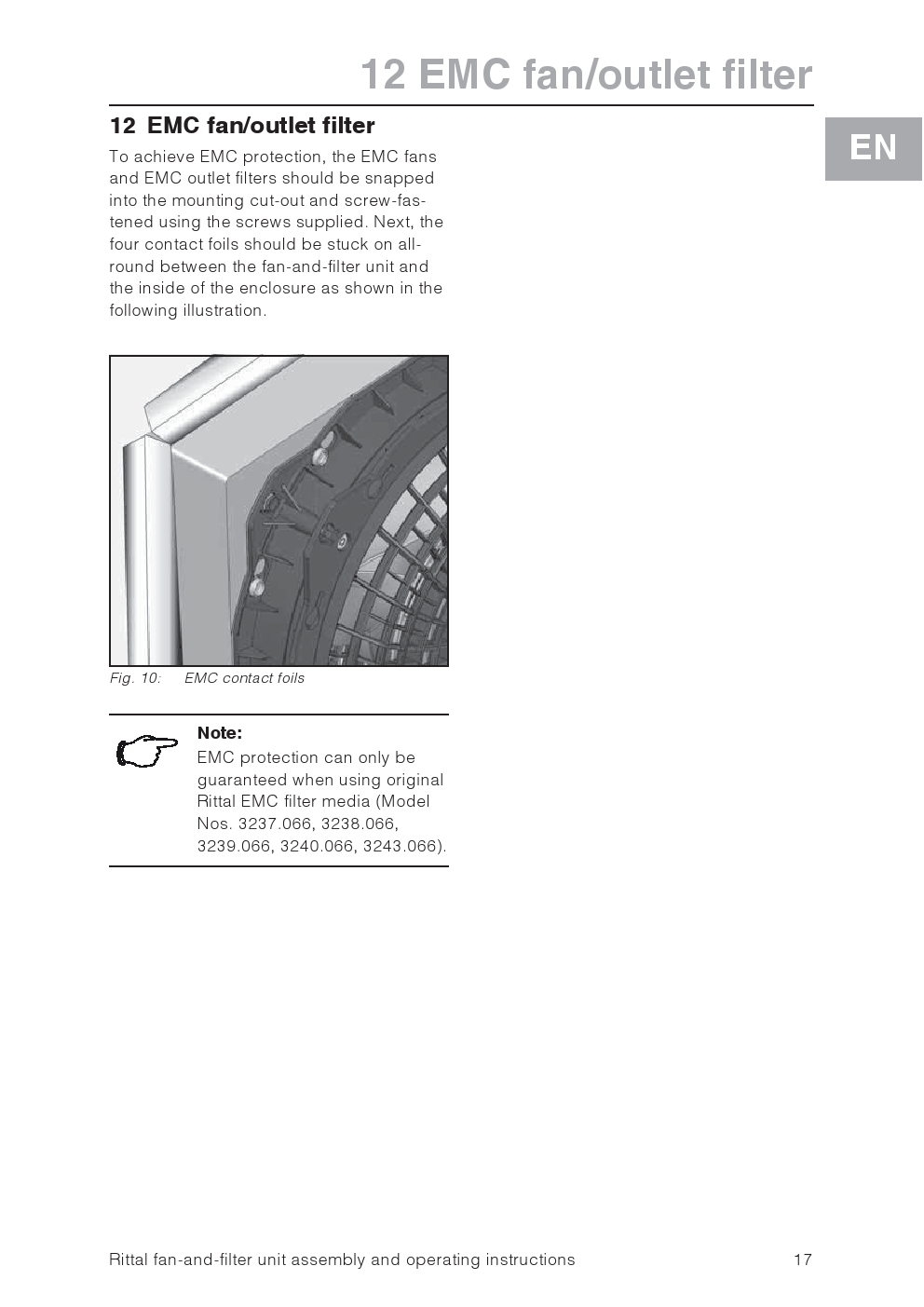

3.1.3 安全設備..........6 12、電磁兼容風扇/插座過濾器..... .17

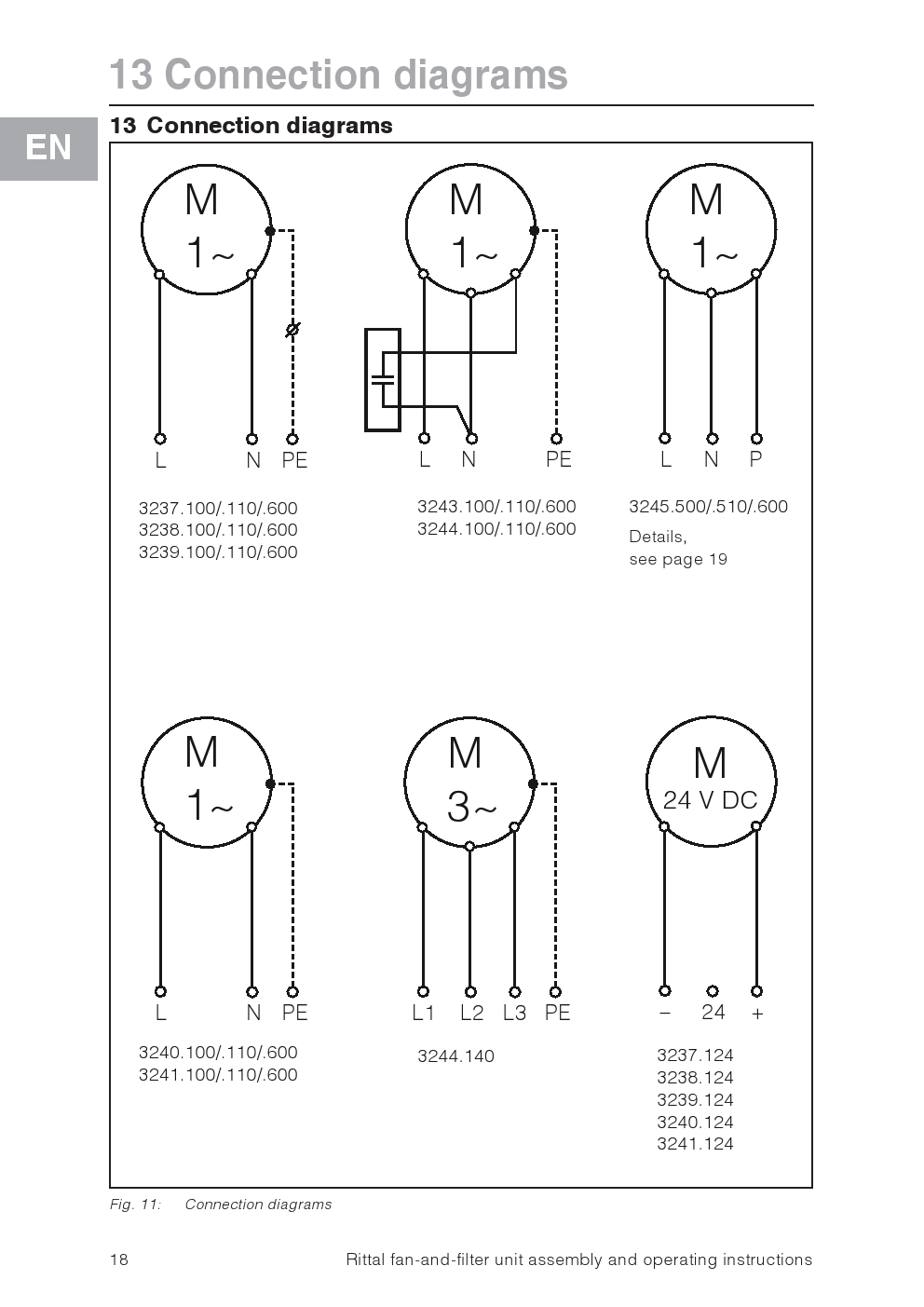

3.1.4 過濾墊..............6 13、接線圖......................18
3.2 正確使用.............6 14 、EC符合性聲明..........20
3.3 供貨范圍.............6
4、裝配與連接..........7
4.1選擇安裝地點..........7
4.2組裝說明..........7
4.2.1 概述..........7
4.2.2 機箱中組件的布局..........7
4.3安裝風扇和過濾器單元或出口過濾器 ..........7
4.3.1 切割外殼 ...........7

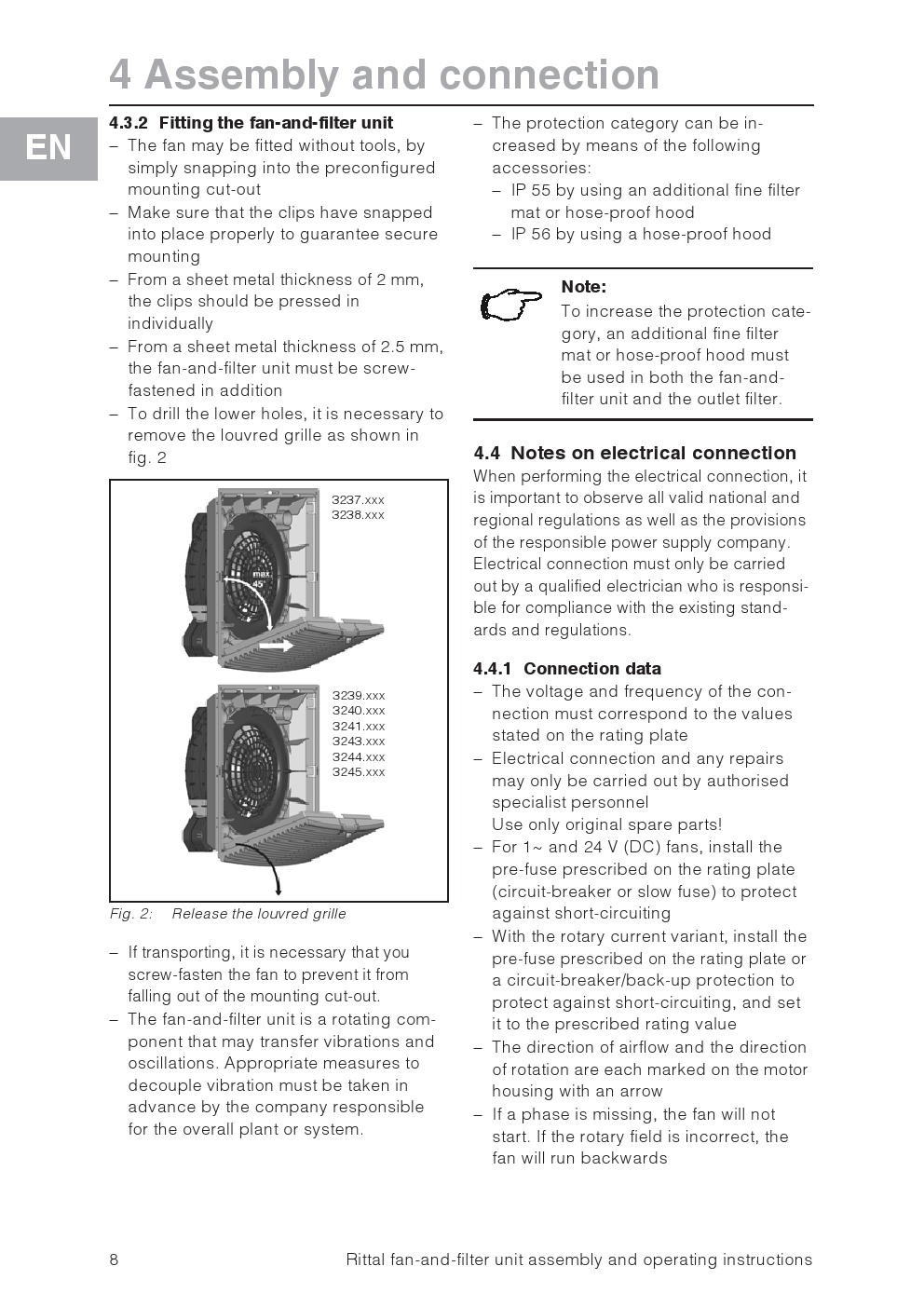

4.3.2 安裝風扇和過濾器裝置 . . .8
4.4電氣連接注意事項
4.4.1 連接數據 . . .9
4.4.2 過壓保護和供電線路負載............9
4.4.3 PE導體連接............9

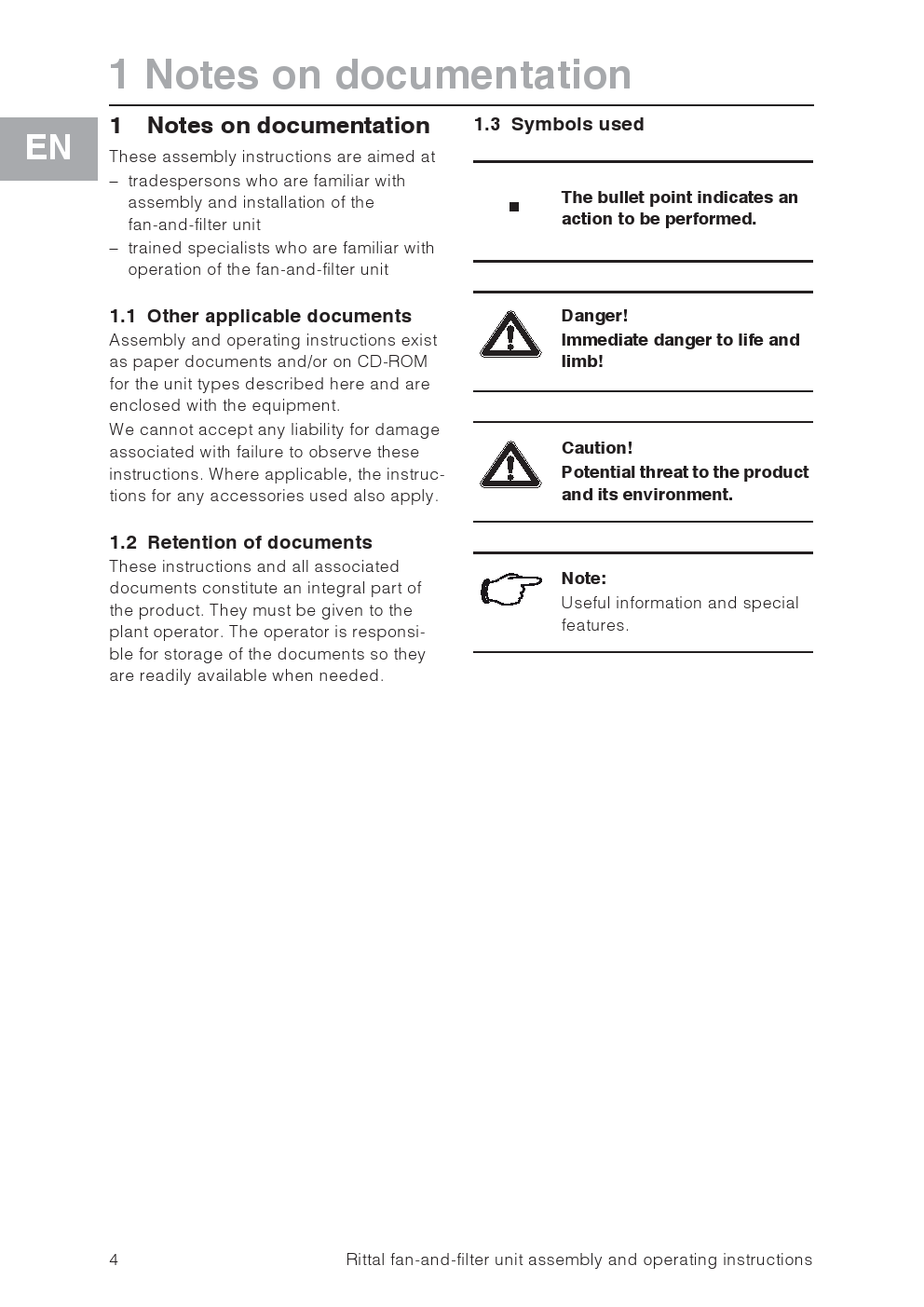

文檔說明
1.這些組裝說明針對熟悉風扇和過濾器單元組裝和安裝的技術人員
訓練有素的專家，熟悉風扇和過濾器單元的操作。 ■ 項目符號指示要執行的操作。
1.1 其他適用文件此處描述的單元類型的組裝和操作說明以紙質 ■ 危險！
文件和/或光盤的形式存在，并與設備一起附上。對于因未遵守 對生命和肢體的直接危險！
這些說明而造成的損害，我們不承擔任何責任。在適用的情況下， ■ 謹慎！
所使用的任何附件的配置也適用。
1.2 文件的保留這些說明和所有相關文件構成產品的組成部分。 ■ 注意：
它們必須提供給工廠操作員。操作員負責存儲文檔，以便在需要時隨時可用。 有用的信息和特殊
2、安全注意事項
組裝和操作設備時，請遵守以下安全注意事項：組裝、安裝和維修僅由經過
適當培訓的專家執行:
--請勿阻塞進風口和出風口內部和外部的風扇和過濾器單元存儲模塊
（另請參閱部分“4.2.2 各組成部分的布局附文“，第7頁）
--組件的熱損失安裝在機箱中不得超過風扇和過濾器單元的特定空氣吞吐量
--百葉窗必須始終有他們開口朝下
--僅使用原裝備件和輔料
--請勿對風扇和過濾器單元進行除這些和其他適用說明中所述的更改外的任何更改。
--風扇和過濾器單元只能在系統斷電的情況下連接到電源。連接銘牌上指定的預保險絲。
--對氣流方向的更改只能在系統去通電電源連接位置的更改只能在系統斷電的情況下進行。
--只有在系統斷電的情況下才能更改電源連接的位置。為外殼通風并保護對溫度敏感的組件。
--切勿將手指插入旋轉風扇葉片。
--電氣連接和任何維修只能由授權的專業人員進行。

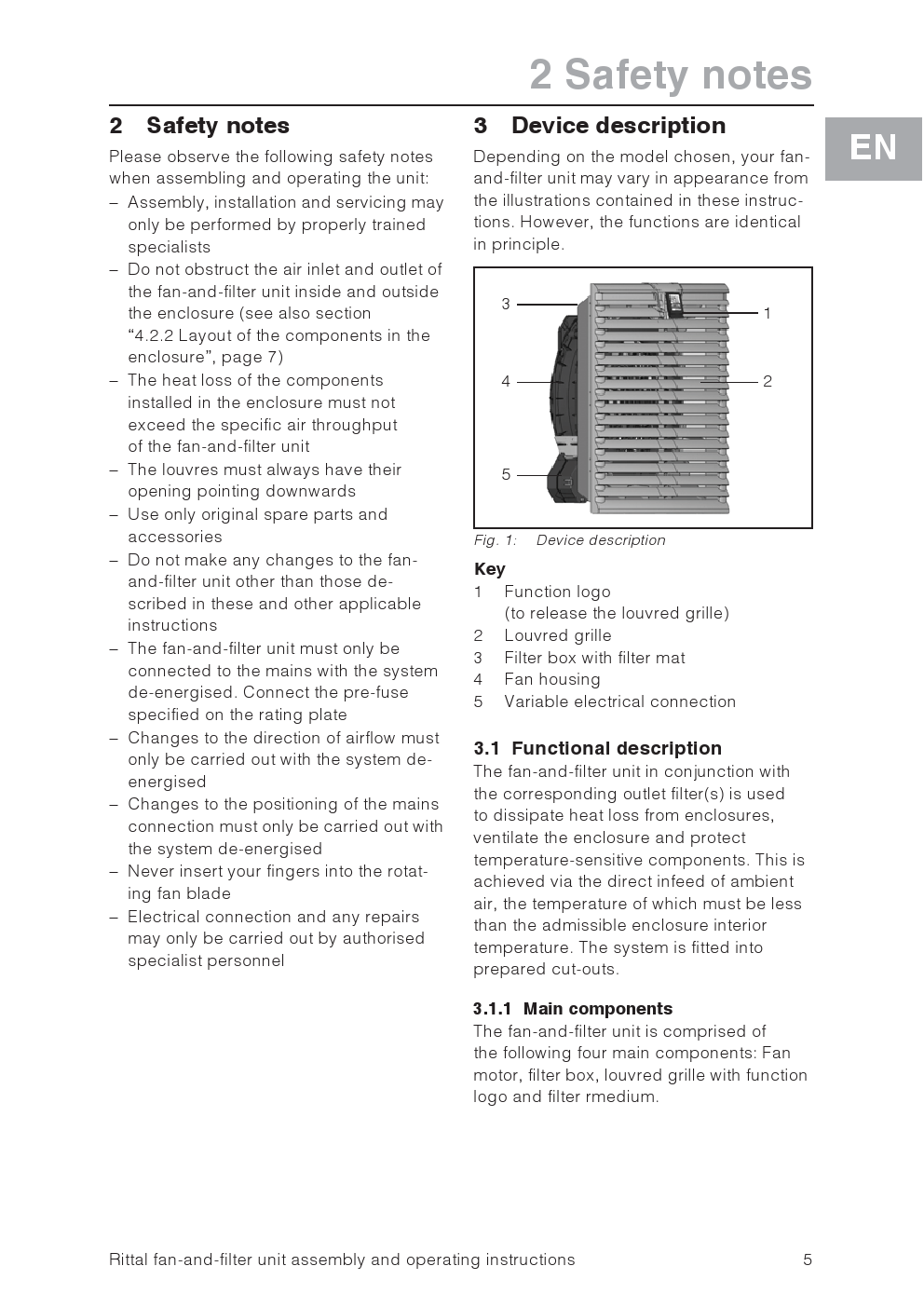

3、設備說明
根據所選型號，您的風扇過濾器單元的外觀可能與這些說明中包含的插圖不同。但是這些功能原則上是相同的。
關鍵：
1、功能標志（釋放百葉格柵）
2、百葉格柵
3帶過濾墊的過濾盒
4、風機外殼
5、可變電氣連接
3.1 功能描述
風扇和過濾器單元與相應的出口過濾器用于散發外殼的熱量損失，為外殼通風和保護。對溫度敏感的組件。
這是通過直接進料環境來實現的空氣，其溫度必須低于允許的外殼內部溫度。該系統安
在準備好的切口。
3.1.1 主要部件
風扇和過濾器單元由以下四個主要部件組成： 風扇電機，濾清箱，百葉格柵與功能，過濾介質。
3 、設備說明

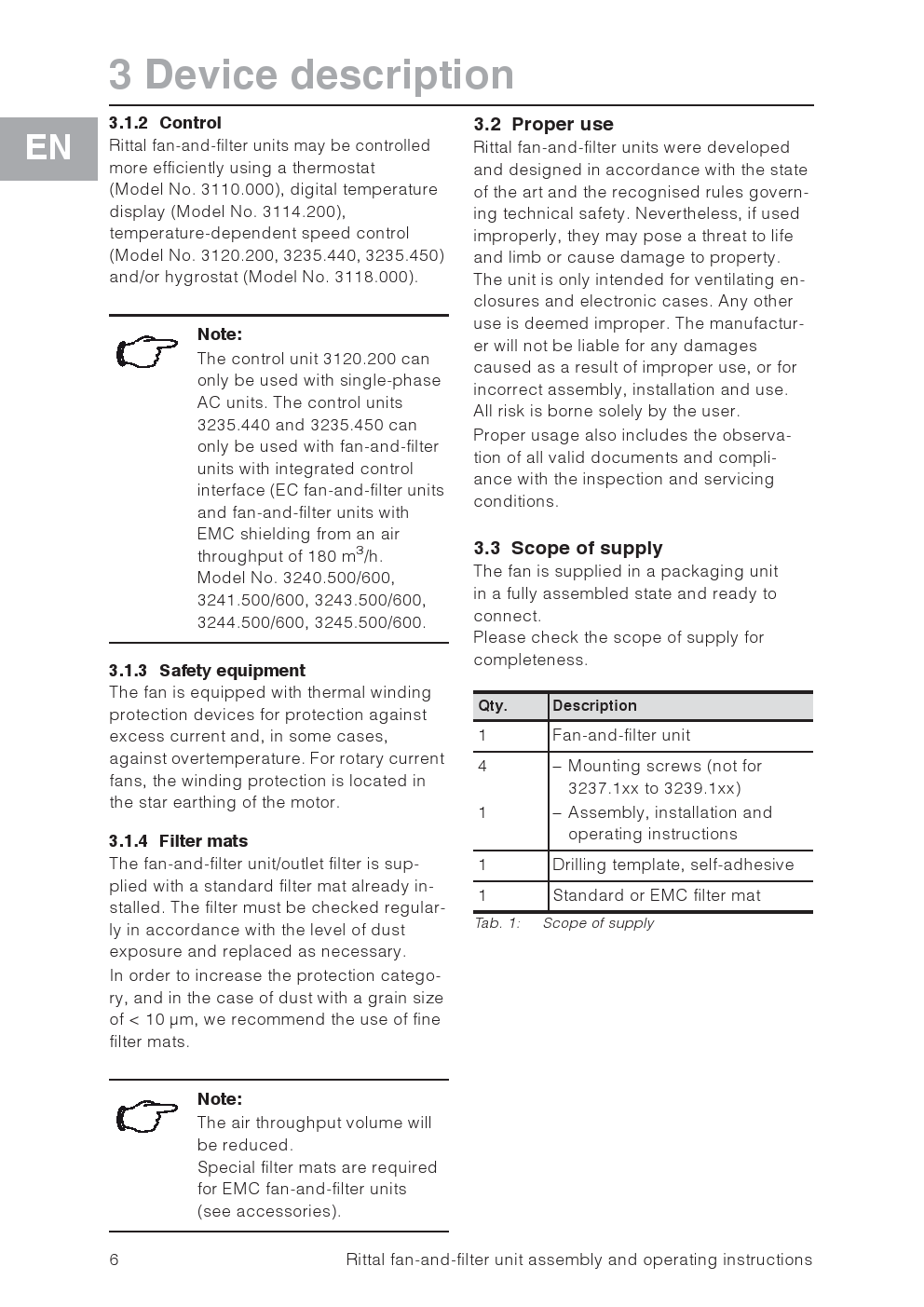

3.1.2 控制
威圖風機和過濾器單元可控制使用恒溫器（型號3110.000），數字溫度顯示（型號3114.200）更高效溫度相關速度控制
（型號3120.200,3235.440,3235.450和/或恒濕器（型號3118000）
注意：
控制單元 3120.200 可以只能與單相交流機組一起使用�？刂茊卧�3235.440和3235.450可以僅與風扇和過濾器一起使用帶集成控制的單元
接口（EC風扇和過濾器單元以及帶EMC的風扇和過濾器單元，可屏蔽180 m3 / h的空氣吞吐量型號3240.500/600
3241.500/600.3243.500/6003244.500/600,3245.500/600
3.1.3 安全設備
風扇配有熱繞組保護裝置，可防止過流，在某些情況下，
防止過熱。對于旋轉式電流風扇，繞組保護位于電機的星形接地處。
3.1.4 過濾墊
風扇和過濾器單元/出口過濾器與已經停滯的標準過濾墊配套。過濾器必須根據粉塵暴露水平進行 regular.ly 檢查，并在必要時進行更換。
為了增加防護等級，并且在粒度<10 um的灰塵的情況下，我們建議使用精細的過濾墊。
3.2 正確使用
威圖風機和過濾裝置是根據最先進的技術和公認的技術安全規則開發和設計的。
然而，如果使用不當，它們可能會對生命和肢體構成威脅或?qū)ω敭a(chǎn)造成損害。該裝置僅用于通風外殼和電子外殼。
任何其他用途均被視為不當。制造商ER對因使用不當而造成的任何損害概不負責，或組裝、安裝和使用不正確所有風險均由用戶自行承擔。
正確使用還包括遵守所有有效文件并遵守檢查和服務條件。
3.3 供貨范圍
風扇以完全組裝的狀態在包裝單元中供應，并準備好連接。
請檢查供應范圍的完整性。
數量說明
1 個風扇和過濾器單元
4 -安裝螺釘（不適用于
3237.1xx 至 3239.1xx）
組裝、安裝、
操作說明
1 鉆孔模板，不干膠
1 個標準或 EMC 過濾墊
Tab.1：供貨范圍
注：風量將減少。EMC風扇和過濾器單元需要特殊的過濾墊
（見附件）

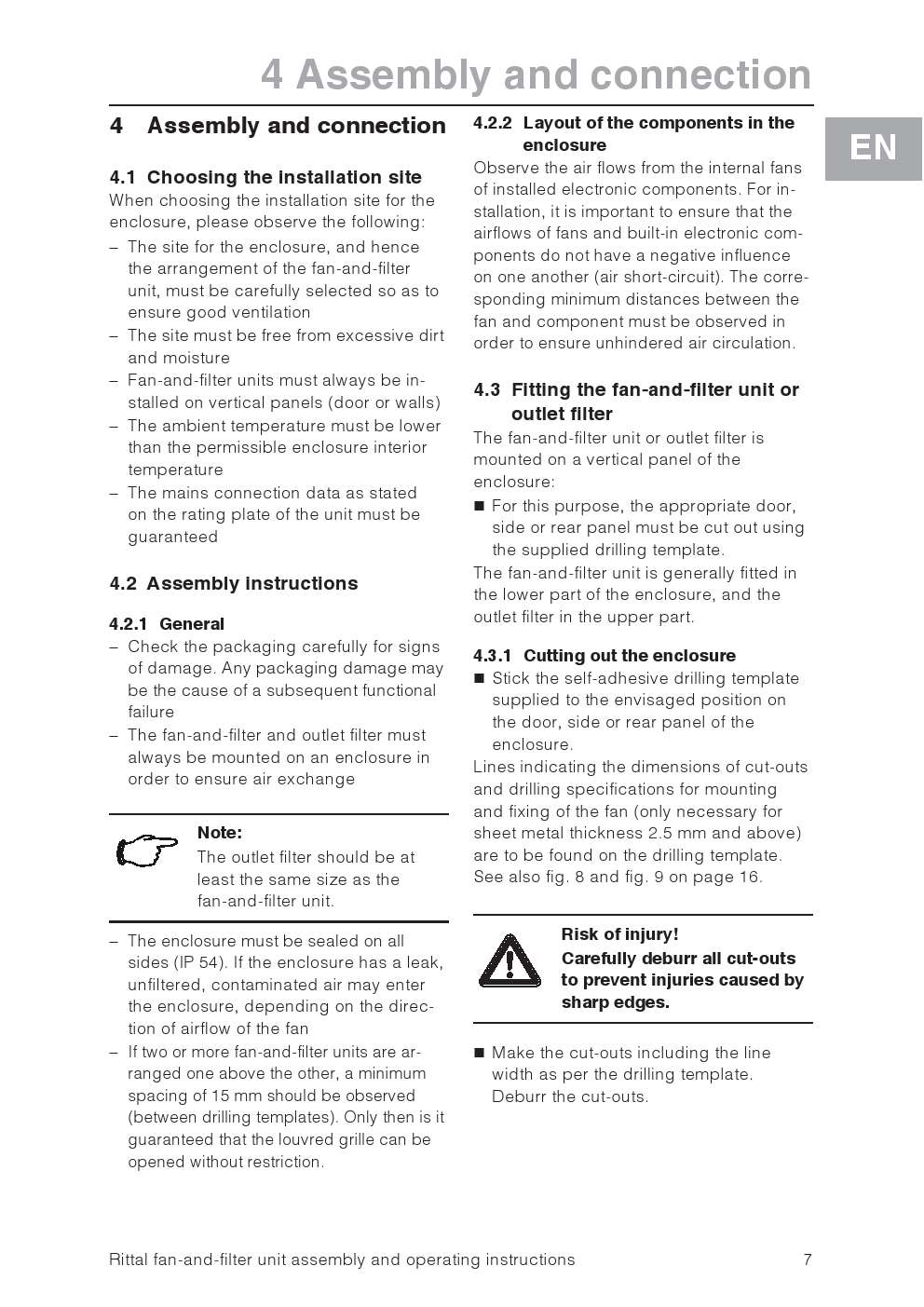

4、裝配和連接
4.1 選擇安裝地點
選擇外殼的安裝地點時，請注意以下幾點：
-必須仔細選擇外殼的位置，因此風扇和過濾器單元的布置，以確保良好的通風。
-該場地必須沒有過多的污垢和濕氣。
-風扇和過濾器單元必須始終停在垂直面板（門或墻壁）上
-環境溫度必須低于允許的外殼內部溫度。
-必須保證設備銘牌上注明的電源連接數據
4.2 組裝說明
4.2.1 概述、
仔細檢查包裝是否有損壞跡象。任何包裝損壞都可能是后續功能故障的原因。、
風扇和過濾器以及出口過濾器必須始終安裝在外殼上，以確�？諝饨粨Q
注意：
出口過濾器的尺寸應至少與風扇和過濾器單元相同。
外殼必須四面密封（IP 54）如果外殼有未過濾的泄漏，根據風扇的氣流方向，污染的空氣可能會進入外殼
如果兩個或多個風扇和過濾器單元一個接一個，則應觀察到最小間距為15 mm（鉆孔模板之間）。
只有這樣，百葉窗格柵才能不受限制地打開。
4.2.2 外殼中組件的布局
觀察已安裝電子元件的內部風扇的氣流。對于安裝，重要的是要確保風扇和內置電子元件的氣流不會相互產生負面影響（空氣短路）。
必須遵守風扇和組件之間相應的最小距離，以確保空氣流通暢通無阻。
4.3 安裝風扇和過濾器單元或出口過濾器
風扇和過濾器單元或出口過濾器安裝在外殼的垂直面板上：
為此，必須使用切出適當?shù)拈T、側板或后面板提供的鉆孔模板。
風機和過濾器單元通常安裝在外殼的下部，出口過濾器安裝在上部。

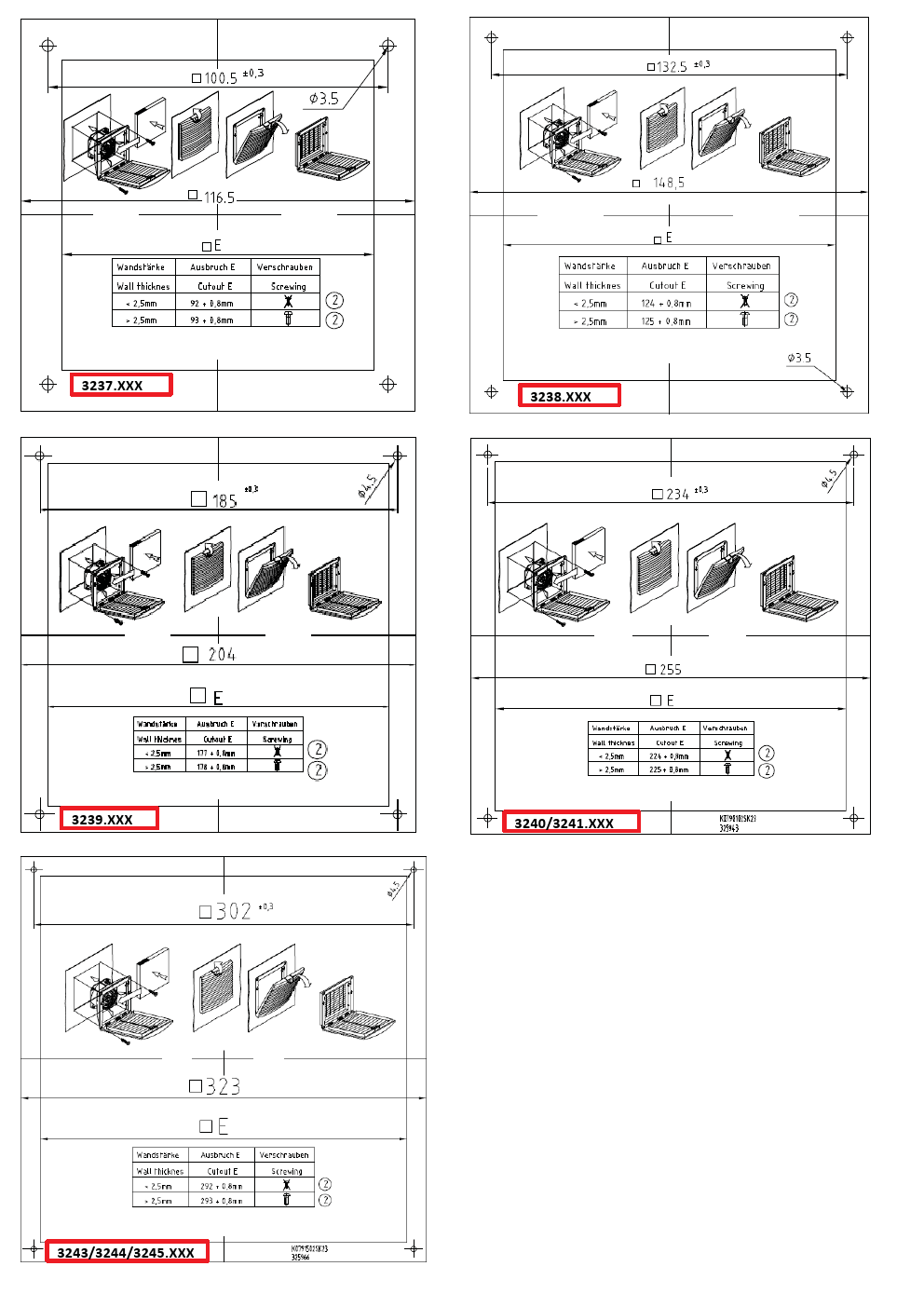

4.3.1 切掉外殼
將提供的自粘鉆孔模板粘貼到門、側或后面板上的預期位置外殼。在鉆孔模板上可以找到指示用于安裝和固定風扇的切口砂鉆規格尺寸的線

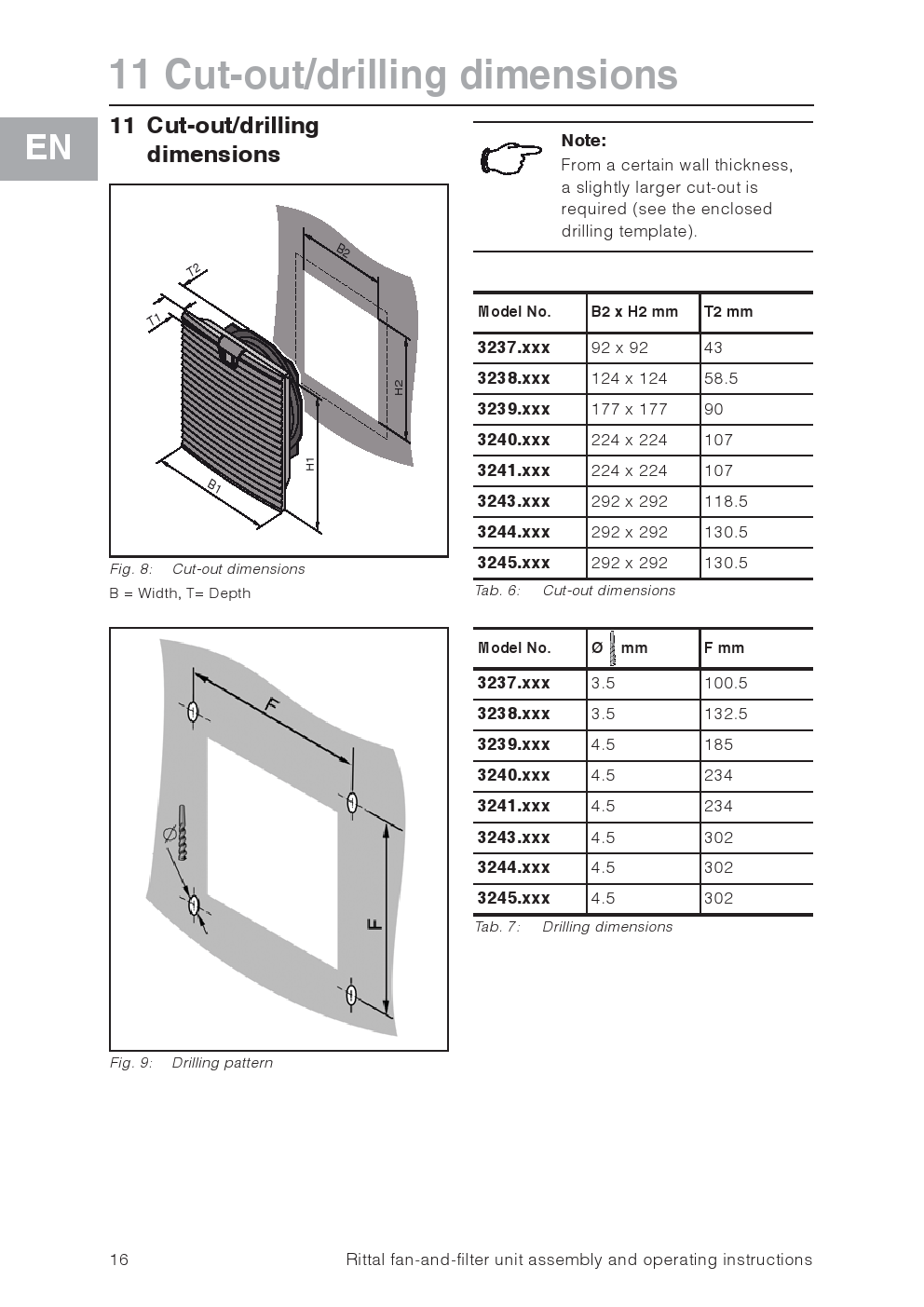

（僅對厚度為 2.5 mm 及以上的鈑金是必需的）。另見第16頁的圖8和圖9。
有受傷的危險！
仔細去除所有切口的毛刺，以防止鋒利的邊緣造成傷害。
根據鉆孔模板進行切口，包括線寬去毛刺切口。
