內容提要：赫德奧插箱選型時前部橫梁有兩種選擇:面板帶有助拔助插提手的選橫梁B

導軌導槽寬度可容納1.6士0.2 mm厚的印制板.這種印制板符合IEC 249-2

赫德奧面板導軌A符合IEC 60 297-3-101標準

導軌B配有編碼銷孔和導向針孔.符合IEC 60297-3-103標準

導軌C是導軌B向右偏移了2.54 mm.用于印制板背面有元器件的情況

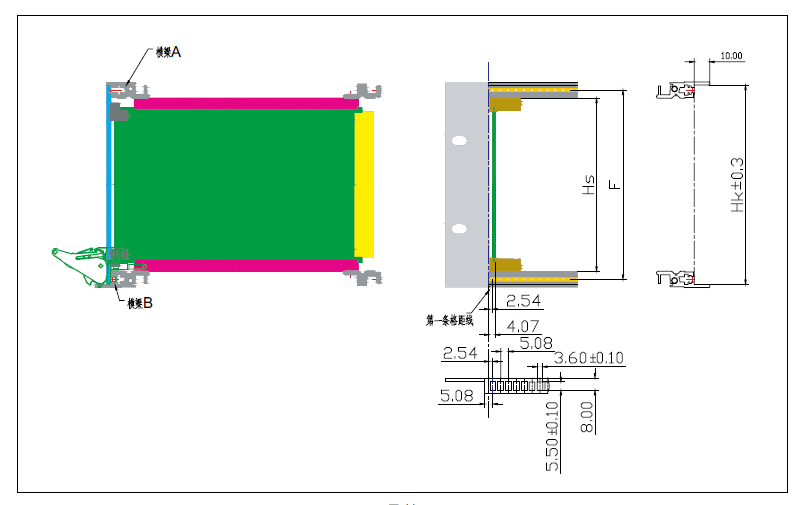

赫德奧插箱前部的安裝尺寸

赫德奧面板前面板固定孔尺寸F見表2.也可以用公式計算: .

F= (n*44.45-10.85)+0.2

兩橫梁間距尺寸Hs須大于(n*44.45-21.35)

赫德奧插箱選型時前部橫梁有兩種選擇:面板帶有赫德奧助拔器助插提手的選橫梁B.面板不帶赫德奧助拔器助插提手的選橫梁A

橫梁B用于助插拔提手的孔的詳細尺寸見IEC 60 297-5-101
