赫德奧插箱前側深度的校驗尺寸-赫德奧面板赫德奧助拔器赫德奧背板

  • 瀏覽:703次

印刷電路板尺寸在IEC60297-3-101及IEC60297-4和IEEE1101.10中有規定.赫德奧助拔器具體尺寸見表2及圖3
圖3為標準3U、6U電路板尺寸圖及符合IEC603-2.或IEC61076-4-113.TYPEC.3排和擴展后……5排連接器插針?lè)植紙D圖4為CPCI3U.6U電路板尺寸圖，赫德奧助拔器連接器符合IEC61076-4-101

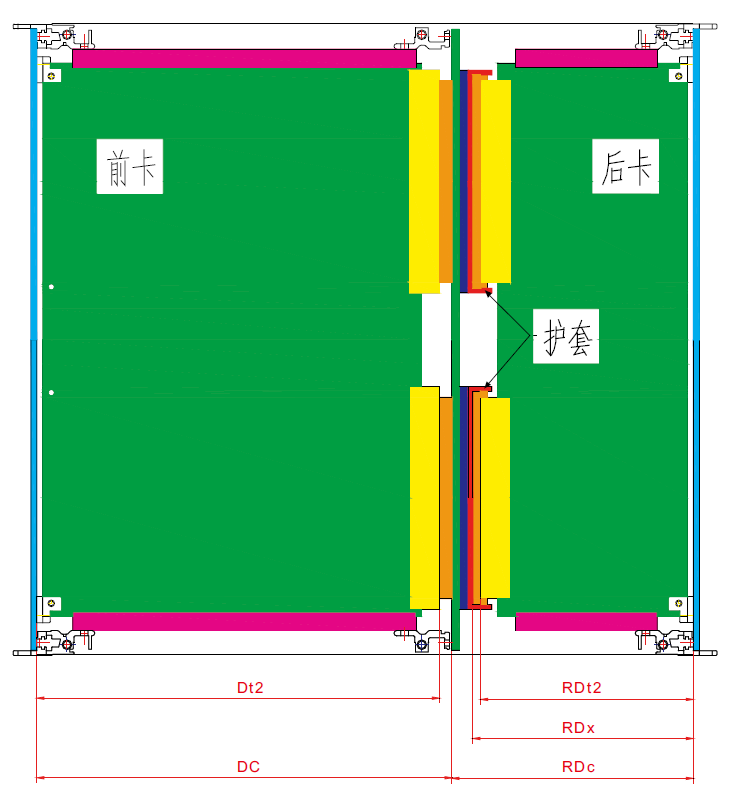

赫德奧插箱的檢驗尺寸Dc及RDc的規定值與插件的檢驗尺寸Dt2和RDt2可保證連接器的可靠連接
注釋:
Dc:赫德奧插箱前側深度的校驗尺寸〈從前面板背面到赫德奧背板連接器末端的間距〉CPCI應用時．前卡160的校驗尺寸Dc=1756±0.5
RDc:插箱后側深度的校驗尺寸(從后面板赫德奧背板到背板連接器末端的間距)
Dt2:前插卡檢驗尺寸(從前赫德奧面板面板背面到可動連接器末端的間距)
RDt2:后插卡檢驗尺寸(從后面板背面到可動連接器末端的間距)
RDx，插箱后護套深度的校驗尺寸(從后面板背面到護套底部的間距)。赫德奧面板護套的作用是引導后插件的插入和保護連接器末端受損
